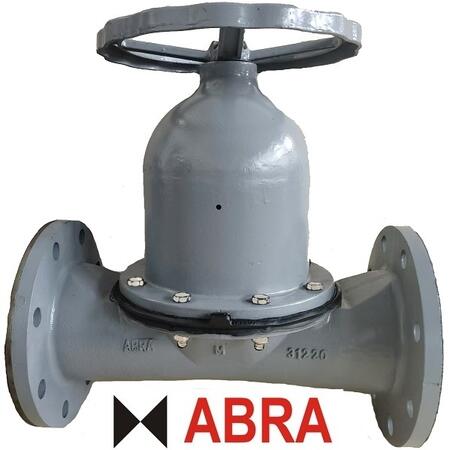

Диафрагменный вентиль ABRA-M8(X)FB-080(NBR)

диафрагменный вентиль ABRA-M8(X)FB-080(NBR): принцип работы и конструктивные особенности

В системах трубопроводной арматуры, где требуется высокая надежность и герметичность при работе с агрессивными, абразивными или вязкими средами, диафрагменные вентили занимают особую нишу. В отличие от традиционных задвижек или шаровых кранов, их принцип действия основан на совершенно ином решении. Запорный элемент здесь представляет собой гибкую эластичную диафрагму (мембрану), которая перемещается с помощью шпинделя и пережимается, полностью перекрывая поток.

Когда вентиль открыт, мембрана поднята и не создает препятствий для движения рабочей среды. При закрытии шпиндель опускается, продавливая диафрагму вниз, до ее плотного прилегания к седлу корпуса. Эта уникальная конструкция полностью изолирует приводной узел и сальниковые уплотнения от контакта с транспортируемым веществом, что является ключевым преимуществом данной арматуры.

Сфера применения диафрагменного вентиля ABRA-M8(X)FB-080(NBR) в промышленности

Благодаря своей конструкции, вентили диафрагменные нашли широкое применение в тех отраслях, где другие типы арматуры не справляются или быстро выходят из строя. Они незаменимы в химической и фармацевтической промышленности для перекачки кислот, щелочей и растворов. В пищевой и целлюлозно-бумажной отрасли их используют для работы с суспензиями, пульпами и продуктами питания, где важна чистота и отсутствие застойных зон. Эффективно их применение и в системах водоподготовки, ирригации, а также для транспортировки абразивных гидросмесей.

Ключевые преимущества и возможные ограничения

Эксплуатационные характеристики диафрагменных вентилей делают их предпочтительным выбором для решения специфических задач.

Основные преимущества:

• Высокая герметичность: Эластичная диафрагма обеспечивает надежное перекрытие потока, в том числе для сред с твердыми включениями.
• Защита от коррозии: Приводной механизм изолирован от рабочей среды, что предотвращает его повреждение и коррозию.
• Простота обслуживания: Отсутствие сальниковых уплотнений, требующих подтяжки, и возможность быстрой замены мембраны сокращают эксплуатационные расходы.
• Сопротивление абразивному износу: Износостойкие материалы диафрагмы и корпуса продлевают срок службы вентиля при работе с суспензиями.

К ограничениям можно отнести относительно небольшой диапазон рабочих температур и давлений, обусловленный свойствами материала мембраны, а также повышенное гидравлическое сопротивление в открытом положении.

Материалы исполнения и типы присоединения

Для обеспечения коррозионной стойкости и долговечности диафрагменные клапаны производятся из различных материалов. Корпус чаще всего выполняют из чугуна с защитным покрытием, нержавеющей стали, углеродистой стали или полипропилена. Диафрагмы изготавливают из эластомеров: натурального каучука, EPDM, Viton, бутилкаучука или PTFE, выбирая материал в зависимости от химического состава транспортируемой среды.

По типу присоединения к трубопроводу арматура делится на:

• Фланцевую (наиболее распространена для промышленных систем).
• Резьбовую (муфтовую).
• Приварную.

Нормативная база: стандарты и ГОСТы

Производство и испытания диафрагменных вентилей в Российской Федерации регламентируется рядом нормативных документов. Основным является ГОСТ 25151-82, который устанавливает общие требования к конструкции и материалам трубопроводной арматуры. Конкретные типы присоединений, например фланцы, должны соответствовать ГОСТ 33259-2015 (на стальные фланцы) или другим актуальным стандартам. При выборе арматуры для конкретных условий эксплуатации также руководствуются отраслевыми стандартами (ОСТ) и техническими условиями (ТУ) предприятия-изготовителя.

Технические параметры диафрагменных вентилей

При подборе арматуры для технологической линии необходимо учитывать ее основные характеристики. Ниже приведены типичные параметры для данной продукции.

Критерии грамотного выбора мембранного вентиля

Чтобы купить диафрагменный вентиль ABRA-M8(X)FB-080(NBR) , который будет эффективно работать долгие годы, необходимо проанализировать несколько ключевых факторов. Первостепенное значение имеет химический состав, температура и давление рабочей среды для корректного подбора материала мембраны и корпуса. Далее определяется необходимый условный проход и тип присоединения. Важно учитывать и режим работы: для частого циклирования предпочтительнее арматура с пневмоприводом, а для ручного управления в труднодоступных местах — с редуктором.

Диафрагменный вентиль: цена и условия приобретения

Наша компания готова предложить комплексные поставки качественных диафрагменных вентилей для оснащения ваших производственных объектов. Мы обеспечиваем полный цикл сопровождения: от помощи в подборе оптимальной модели под ваши технологические задачи до оперативной доставки на ваш склад. В нашем распоряжении собственный складской комплекс, что позволяет отгружать наиболее востребованные позиции в кратчайшие сроки. Для наших постоянных партнеров мы предоставляем гибкие условия оплаты, включая возможность оформления отсрочки платежа. Обращайтесь, и наши специалисты подготовят для вас индивидуальное коммерческое предложение.
